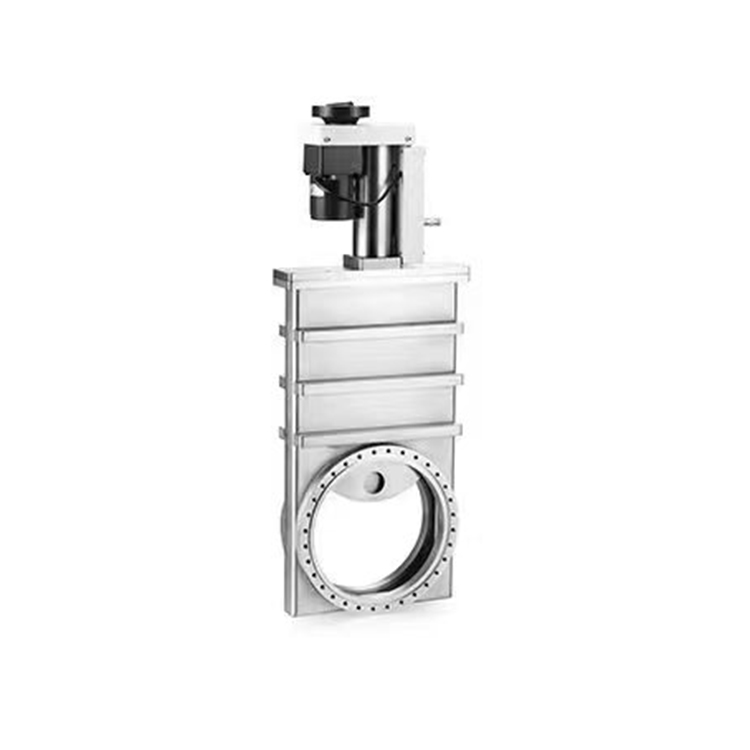

接下来由气动真空挡板阀厂家香蕉视频黄色简单介绍下气动高真空挡板阀的工作原理与应用及其性能，一起来看看吧。

工作原理与应用：

1、高真空挡板阀以压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸驱动挡板阀启闭运动，适用于1.3×10-3Pa ~ 1.0×105Pa真空系统中用以开启或隔断气流。

2、挡板阀具有结构简单，开闭时间短，安全可靠，坚固耐用，并且可以自动控制等优点，被广泛应用于电子、化工、冶金、航空、 航天、材料、生物医药、原子能、宇宙探测等高科技领域。

3、高真空气动挡板阀的气缸直径及活塞杆直径设计十分重要，挡板阀在开闭时，若气缸及活塞杆直径设计不合理则会导致阀门产生无法打开、启闭时间长等问题。

4、此系列阀门分为手动、气动、电磁三种驱动方式，它具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点。

主要特点：

1、标准模块化设计，易于更换及维修 。

2、便于清洁的设计 。

3、电磁阀采用节能设计，体积小 。

性能参数：

1、适用范围

①、打开时阀板上的压差：≤1.2×105Pa 任意方向 。

②、阀体和阀座漏率：≤1.3×10-7Pa·L·s-1 。

③、建议第一次维修前循环次数：200，000次 。

④、阀体烘烤温度：≤150℃ 。

2、安装位置

①、手动驱动：任意-气动驱动：任意 。

②、电磁驱动：任意（波纹管密封）；密封面朝向真空（氟胶圈密封）。

3、电源

①、气动驱动：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）。

②、电磁驱动：交流220V或230V 50Hz，起动功率800W、保持功率8W 。

③、压缩空气（只适用于气动）：0.4～0.7MPa 。

④、阀门开启和关闭时间-气动驱动：≤1s 。

⑤、电磁驱动：开启≤0.1s；关闭≤1s（氟胶圈密封）、关闭≤0.5s（波纹管密封）。

4、阀门位置指示

①、手动驱动：带有启闭位置指示 。

②、气动驱动：带有启闭位置指示开关（磁性开关）。

③、电磁驱动：带有开启位置指示灯 。

主要技术性能：

适用范围(Pa)

105～1.3x10-4

阀门漏率(Pa.L/S)

≤1.3x10-6

介质温度（℃）

-25℃～+80 ℃ (密封材料为丁jing橡胶)

-30℃～+150℃ (密封材料为氟橡胶)

气源压力(MPa)

0.4MPa～0.8MPa

安装位置

DN＜300任意,DN≥300垂直

电源电压

标准出厂：AC220V/50Hz

特殊：AC110V；DC24V；DC12V等

信号反馈

标准出厂：不带反馈信号

特殊：磁性开关DC/AC5～240V
